Хомутовые (кольцевые) нагреватели
Кольцевые (хомутовые) электронагреватели предназначены для нагрева цилиндрических деталей оборудования технологического и бытового назначения: термопластавтоматов, экструдеров, оборудования для производства тары и упаковки, пресс-форм, литейных форм, фенов, трубопроводов.
Принцип теплопередачи : от нагревательного элемента к обогреваемой детали тепло передается контактным способом.
Нагревательный элемент : проволока или лента из высокорезистивного сплава.
Материал изоляции : миканит или керамика.
Конструкция:

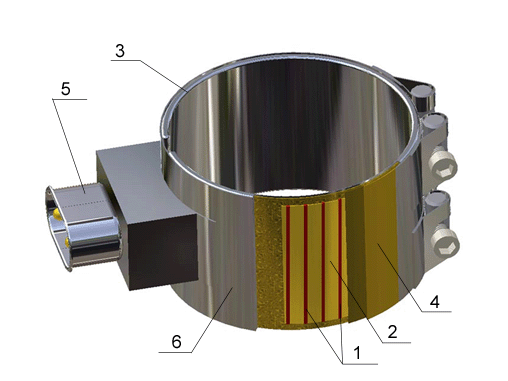

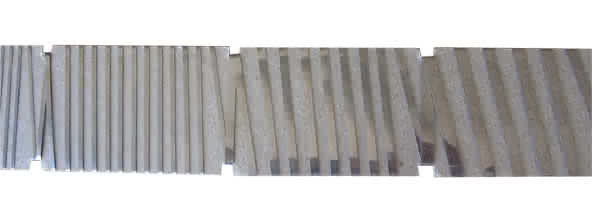

В нагревателях с изоляцией из миканита резистивная лента (1) обматывается вокруг сердечника (2) требуемой формы и укладывается в корпус из нержавеющей стали (3). Между сердечником и корпусом прокладывается слой миканита (4), что обеспечивает полную электроизоляцию нагревателя. Затем нагревателю придается цилиндрическая форма и устанавливается контактный выход (5). Надежный контакт нагревателя с обогреваемой деталью обеспечивает хомут (6) с установленными на нем стяжными винтами.
В нагревателях с изоляцией из керамики предварительно навитая спираль из резистивной проволоки (1) укладывается в каналы керамических изоляторов (2). Набор керамических изоляторов со спиралью внутри укладывается в хомут из нержавеющей стали (3). Для сокращения теплопотерь между хомутом и керамикой прокладывается слой теплоизолятора (4). Затем нагревателю придается цилиндрическая форма и устанавливается контактный выход (5).
|
|
| |
ТЕХНИЧЕСКИЕ ВОЗМОЖНОСТИ ИЗГОТОВЛЕНИЯ:
- Посадочный диаметр : 25 – 1000 мм.
- Ширина : 15 – 300* мм
- Напряжение питания : 12 – 400* В.
- Допустимая удельная нагрузка : до 4,5 Вт/см² (миканитовая изоляция), до 8 Вт/см2(керамическая изоляция*).
- Рабочая температура : до 3500С (миканитовая изоляция), до 6000С (керамическая изоляция).
Специальные конструктивные элементы: возможно изготовление нагревателей с отверстиями, вырезами, держателями термопары и иными нестандартными элементами по эскизам заказчика.
* по согласованию с заказчиком возможно изготовление нагревателей с параметрами, превышающими указанные.
* НКкер – маркировка кольцевых нагревателей с изоляцией из керамики.
Кольцевые нагреватели с изоляцией из миканита представляют собой достаточно жесткую конструкцию. Во избежание возникновения при монтаже изломов и выхода нагревателей из строя, устанавливаться на обогреваемую деталь они должны с торцевой поверхности. В случае невозможности монтажа электронагревателей через торцевую поверхность оборудования, нагреватели кольцевого типа могут быть изготовлены, состоящими из двух частей. Полукольцевые нагреватели являются полностью независимыми друг от друга, имеют свой контактный выход и монтажные элементы. |
|
|
|
